Multi Acoplamento 5 Linhas – CNH

O Multi Acoplamento IMECE conectar múltiplas linhas, permitindo menos esforço durante a montagem mesmo com pressão residual no sistema. Fabricado em Aço Carbono com acabamento superficial em Zinco Trivalente e pintura, Vedação em NBR (Borracha Nitrílica), Anéis anti-extrusão em PTFE.

 Folder Multi Acoplamento 5 Linhas



Código:5134 Descrição: Multi Acoplamento Hidr. Placa Encaixe Engate de 1/4″ e 3/8” Fêmeas 5L

Código Original: CNH 84434997

5 Linhas Engate Fêmeas Parte Fixa

  • 2 Rosca Interna 3/4″ – 16 UNF ORB Chave 1.1/16″ (26,99 mm)
  • 3 Rosca Interna 9/16″ – 18 UNF ORB Chave 1.1/16″ (26,99 mm)

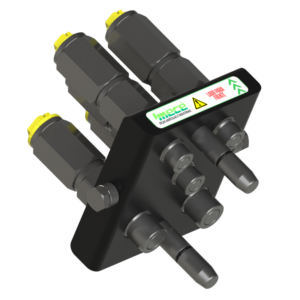

Código:5135 Descrição: Multi Multi Acoplamento Hidr. Placa Encaixe Engate de 1/4″ e 3/8” Machos 5L (CNH

Código Original: CNH 84580530

5 Linhas Engate Machos Parte Móvel

  • 2 Rosca Interna 3/4″ – 16 UNF ORB Chave 1″ (25,40 mm)
  • 3 Rosca Interna 9/16″ – 18 UNF ORB Chave 15/16″ (23,81 mm)

Dados:
  • Conexão e Desconexão: Alavanca
  • Liberação da alavanca: Pressionar Botão
  • Conexão sob Pressão: Com pressão residual
  • Pressão de Trabalho 250 Bar;
  • Temperatura de trabalho: -25°C à +100°C;
  • Tipo de Engates: Face Plana Norma ISO 16028.
Acessórios:

Código:5128 Descrição: Engate Cartucho Hidráulico Fêmea 3/8″ X 3/4″ UNF (F) Face Plana Código Original: 84435046


Código:5147 Descrição: Engate Cartucho Hidráulico Fêmea 1/4″ X 9/16″ UNF (F) Face Plana Código Original: 84435047


Código:5131 Descrição: Engate Cartucho Hidráulico Macho 3/8″ X 3/4″ UNF (F) Face Plana (SP) Código Original: 87691267


Código:5148 Descrição: Engate Cartucho Hidráulico Macho 1/4″ X 9/16″ UNF (F) Face Plana (SP) Código Original: 884435502


Código:5150 Descrição: Engate Cartucho Hidráulico Macho 3/8″ X 3/4″ UNF (F) Face Plana Código Original: 84435503
